產品說明

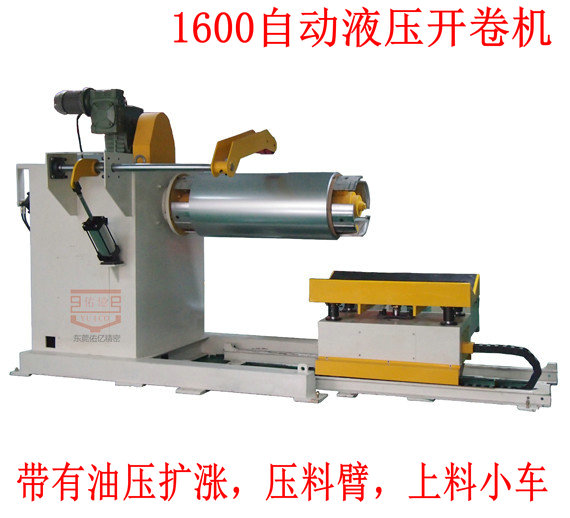

1600大型液壓開卷機圖片
油壓擴張原理：上下料時，通過控制伸縮油缸的工作使其活塞桿牽引伸縮軸相對旋轉軸軸向移動，使伸縮軸與旋轉軸發生相對位移，從而控制漲緊裝置在徑向產生位 移。當漲緊裝置收攏時，將卷料套裝于漲緊裝置上或從漲緊裝置上取下，當漲緊裝置在徑向擴張時，受料架瓦板約束而將卷料漲緊在材料架上。在板材加工過程中， 漲緊裝置處于張緊狀態，使卷料與材料架相固定，在馬達、減速機的帶動下，漲緊裝置、料架主軸、料架瓦板一起隨卷料轉動而自然釋放卷料，實際使用時操作簡 單、省力，定位可靠。并且在油壓重型材料架使用過程中，作為動力源的伸縮油缸僅在上下料時動作，即活塞桿伸縮，而在釋放卷料以及存放卷料過程中處于靜止狀 態，結構簡單，使用壽命長。
油壓材料架加抬車特點：
●適合各種卷料之收送,薄板金屬及非金屬材料均可
●可加裝馬達動力,以配合送料裝置
●剎車裝置松緊可調整,主軸使用加強型,使材料卷轉動更平順,并增加其負荷力
●配合沖床之全自動生產不可缺少部件,節省人力,物力,降低成本,效果特好
●采用日本電磁接觸制及電子零件,故障少,壽命長
材料架加壓料臂的作用：
材料架加壓料臂，防止材料松馳。
材料架加油壓擴漲的好處：
●材料架加油壓擴張方便上下料，替代了手搖來操作、調節，將卷料裝上或取下材料架的過程煩雜、費力，固定也不可靠，
且操作及維修起來比較麻煩，特別是但當卷料重量過大時手搖擴張就特吃力。
標準油壓放料架參數規格
|
型 式 |
MT-200 |
MT-300 |
MT-400 |
MT-500 |
MT-600 |
MT-700 |
MT-800 |
|
寬 度mm |
200 |
300 |
400 |
500 |
600 |
700 |
800 |
|
鋼板厚度mm |
0-1.6 |
0-3 |
0-3 |
0-3 |
0-3 |
0-3 |
0-3 |
|
卷料內徑mm |
300-460 |
450-530 |
450-530 |
450-530 |
450-530 |
450-530 |
450-530 |
|
卷料外徑mm |
800 |
1200 |
1200 |
1200 |
1200 |
1200 |
1200 |
|
材料重量kg |
300 |
800 |
1500 |
2000 |
2000 |
2000 |
2000 |
